Подсветка дверей на приоре

Сделал подсветку дверей на своей приоре: открываешь дверь - подсветка включается, закрываешь дверь - подсветка тухнет.

Подсветка дверей на приоре (priora)Купил диодную ленту длиной 60 см, разрезал пополам и припаял проводки
Подсветка дверей на приоре (priora)

Прилепил ленту снизу на двери.

Подключил так: в водительской двери с помощью мультиметра нашел постоянный плюс, минус вывел на концевик двери. В пассажирской двери плюс брал с габаритов

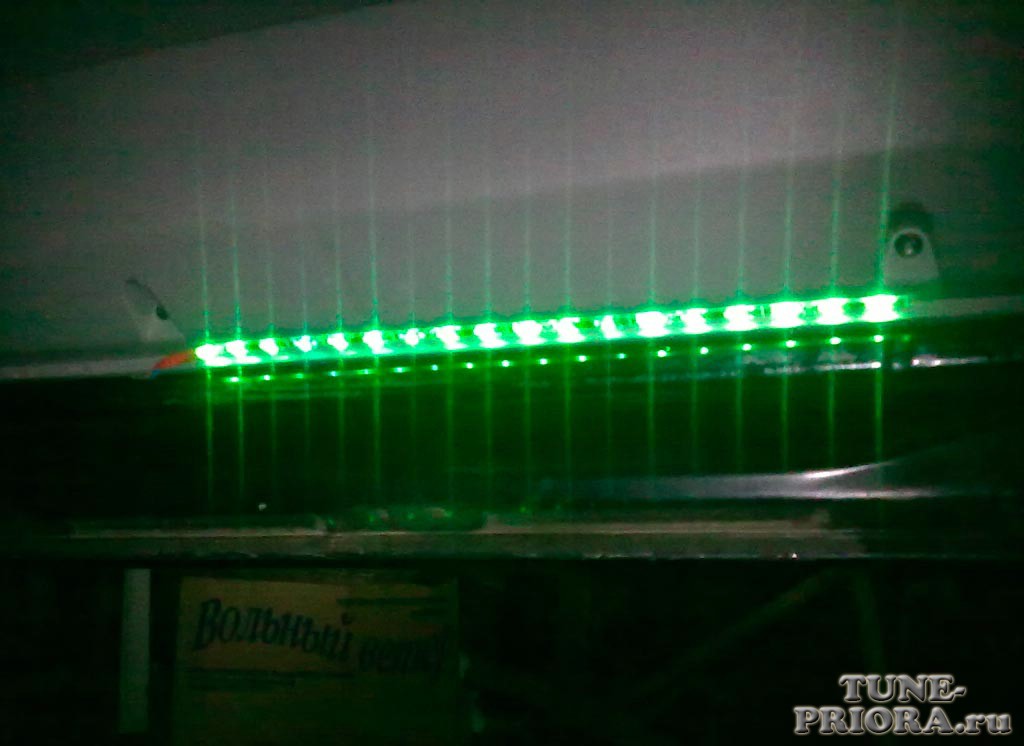

Подсветка дверей на приоре (priora)На фото не очень хорошо светит, в реале на много лучше

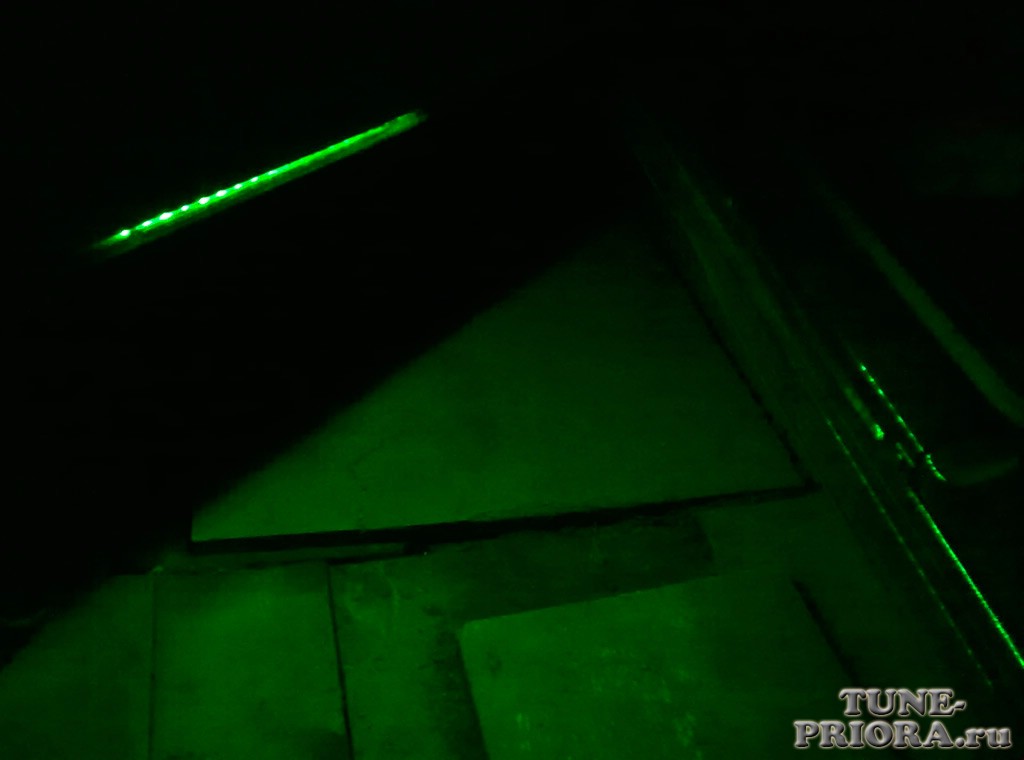

Подсветка дверей на приоре (priora)Теперь ночью при открытой двери видно куда наступаешь!))

Источник

Теги: подсветка дверей на приоре, подсветка приоры

Комментарии

0 #11 Lord Raven 27.06.2014 16:37
Цитирую Андреич:
Парни, сегодня сделал подсветку передних дверей! Измучился очень, да ещё в однеху. Но подскажу по теме. В водительской двери есть блок управления, а именно от кнопки разблокировки дверей можно запитать ( там красный провод есть). Черный провод, к концевику. Только, к проводу концевика. Вырезал под плафон прямоугольное отверстие в обшивке двери, и вот оно счастье!
Нужная инфа! Тоже планирую сделать. Подсветку какую делал: ленту или штатные светодиодные плафоны?
Цитировать
+2 #10 Андреич 26.06.2014 21:45
Парни, сегодня сделал подсветку передних дверей! Измучился очень, да ещё в однеху. Но подскажу по теме. В водительской двери есть блок управления, а именно от кнопки разблокировки дверей можно запитать ( там красный провод есть). Черный провод, к концевику. Только, к проводу концевика. Вырезал под плафон прямоугольное отверстие в обшивке двери, и вот оно счастье!
Цитировать
0 #9 Lord Raven 08.05.2014 12:33
Цитирую phantom858:
Всё сделал как ты описал только на все двери,единственное при открытии одной из задних дверей-подсветка загорается на обеих дверях.
Так и должно быть! Такова штатная схема подключения концевиков. Концевики задних дверей имеют общий провод S7, идущий на контакт 1 колодки XP3.
Цитировать
0 #8 Михаил 11.09.2013 11:40
Спасибо за информацию!
Цитировать
0 #7 Memfis 11.09.2013 09:32
Цитирую Михаил:
а на концевике нет и плюса и минуса, то есть минус это саморез который притягивает концевик к корпусу машины, а плюс это "язычок" к которому провод подведён?

(извиняйте если что не так, просто мысли в слух)

Минус при отжатом концевике идет с массы (саморез крепления) по проводу на плафон освещения.
Цитировать
0 #6 Михаил 11.09.2013 08:49
а на концевике нет и плюса и минуса, то есть минус это саморез который притягивает концевик к корпусу машины, а плюс это "язычок" к которому провод подведён?

(извиняйте если что не так, просто мысли в слух)
Цитировать
0 #5 Memfis 10.09.2013 11:53
Цитирую Михаил:
Здравствуйте!Вы пишите что в водительской двери просто нашли постоянный "плюс", у меня в двери только электростеклоподъёмник и электрорегулятор зеркал. мне там искать "плюс"?
Мультиметром поищи плюс при вытащенном ключе из замка зажигания. Если не найдешь, проще через гофру затянуть провод внутрь двери.

Цитирую Михаил:
как подцепиться к "плюсу" - просто его зачистить и приктутить провод?
Да, можно и так, хотя наверно лучше пайкой. Место соединения в любом случае тщательно заизолировать.
Цитировать
0 #4 Михаил 07.09.2013 12:27
Здравствуйте!Вы пишите что в водительской двери просто нашли постоянный "плюс", у меня в двери только электростеклоподъёмн ик и электрорегулятор зеркал. мне там искать "плюс"?
и ещё: как подцепиться к "плюсу" - просто его зачистить и приктутить провод?
Цитировать
-1 #3 Memfis 05.06.2013 15:39
Цитирую phantom858:
Дружище,а как быть в таком случае с сигналкой???Я сделал всё как ты написал-только со всеми дверьми и теперь при постановке на охрану система думает что какая-то из дверей открыта(один звуковой сигнал+три звуковых) Чего можно сделать в таком случае???

Это вопрос конечно больше к сигнальщикам, многое зависит от того, как подключена сигнализация. Но мой совет: попробуй вместо светодиодной полосы поставить реле, которое уже в свою очередь подключает светодиодную ленту - 99% проблема решится.
Цитировать
0 #2 phantom858 05.06.2013 14:33
Проблему с сигналкой устронил.Всё сделал как ты описал только на все двери,единственное при открытии одной из задних дверей-подсветка загорается на обеих дверях.Плюсы правых дверей взяты в одном месте,а левых в другом.Фотки я выложил на своей странице.
Цитировать
+1 #1 krott140277 07.04.2013 11:07
вот енто прикольно но лучше белого цвета
Цитировать
